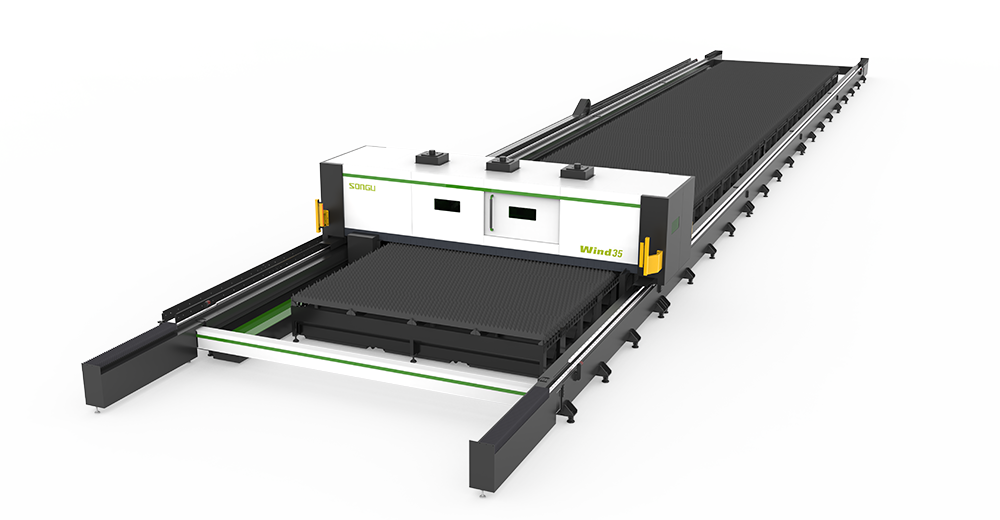

WIND系列线轨式超大幅面光纤激光切割机








激光功率(w)
6000~30000w
BG大游集团超大幅面光纤切割机系列接纳新一代光纤激光器,电光转换效率凌驾40%,激光能量吸收率更高,光斑巨细可自动调解;德国PRECIETC非接触式电容式传感头,可自动寻边、自动调焦定位,防护功效强,适用于不平整工件的快速切割;切割区域分区除尘设计,大风量除尘过滤系统,吸力强劲,深层清洁,切割区两侧设置吹吸式除尘装置和烟尘净化装备,彻底排烟,并配备阻燃结构,确保清静生产。
资料下载
加入比照
- 产品优势
- 视频
- 详细参数
- 工艺应用
产品优势
集众多功效于一身,为客户创立更多价值
-
01
切割区域分区除尘设计,大风量除尘过滤系统,吸力强劲,深层清洁,切割区两侧设置吹吸式除尘装置和烟尘净化装备,彻底排烟,并配备阻燃结构,确保清静生产。
-
02
加工列表一次设定,可以完成差别板材、差别幅面、差别工件的加工,可开启无人看护加工模式;
-
03
德国 PRECIETC非接触式电容式传感头,可自动寻边、自动调焦定位,防护功效强,适用于不平整工件的快速切割;
-
04
冷拔挤压式铝制横梁,重量轻,刚性好,精度高,动态特征好,结构稳固,不易变形;
-
05
柏楚控制系统,EtherCat 总线控制,运算速率高,响应速率快,扩展性能强;
-
06
零间隙地轨拼接式机身,两侧距离恒定稳固,高速运行无颤抖,床身二次退火消除内应力,恒久运行稳固形;
详细参数
优化立异,让产品,更快,更稳固,更定心
型号 | WIND13035 | WIND13040 | WIND13045 | WIND25035 | WIND25040 | WIND25045 |
---|---|---|---|---|---|---|
激光功率(W) | 6000w-30000w | 6000w-30000w | 6000w-30000w | 6000w-30000w | 6000w-30000w | 6000w-30000w |
事情幅面(mm) | 13000*3500mm | 13000*4000mm | 13000*4500mm | 25000*3500mm | 25000*4000mm | 25000*4500mm |
形状尺寸(mm) | 17100*5630*2000mm | 17100*6410*2000mm | 17100*6850*2000mm | 31350*5630*2000mm | 31350*6410*2000mm | 31350*6850*2000mm |
定位精度(mm/m) | 0.1mm/m | 0.1mm/m | 0.1mm/m | 0.1mm/m | 0.1mm/m | 0.1mm/m |
重复定位精度(mm/m) | 0.05mm/m | 0.05mm/m | 0.05mm/m | 0.05mm/m | 0.05mm/m | 0.05mm/m |
最大联动速率(m/min) | 80m/min | 80m/min | 80m/min | 80m/min | 80m/min | 80m/min |
最大定位加速率G | 0.6G | 0.6G | 0.6G | 0.6G | 0.6G | 0.6G |
整机重量(KG) | 8500kg | 8700kg | 8900kg | 13580kg | 13820kg | 14100kg |
最大承载量(kg/m) | 1300kg/m | 1500kg/m | 1700kg/m | 1300kg/m | 1400kg/m | 1700kg/m |
